卷积神经网络（Convolutional Neural Network，CNN）受人脑视觉神经启发，是计算机图像识别中最常见的算法。本文将从一个典型的CNN网络结构，即AlexNet[1]入手，分析其参数与结构。

1、CNN基本结构

卷积神经网络的3个基本结构为：卷积层（Convolutional Layer）、池化层（Pooling Layer）和全连接层（Fully Connected Layer）。另外还有一些基本操作，如归一化、激活函数、Dropout等等。

  • 卷积层：卷积层的主要任务是特征提取，它有多个卷积核，每一个卷积核视作一个过滤器，匹配某种模式。
  • 池化层：池化层的主要任务是数据降维，对数据进行下采样，增加非线性操作，大大减少运算量。
  • 全连接层：全连接层是神经网络的输出层，它将之前提取的分散特征结合，输出最终结果。

2、参数计算

尺寸（Size）：尺寸指的是每张通道图的“空间大小”，即高（Height）× 宽（Width）。
通道（Channel）：通道指的是图像中“不同种类的信息层数”。灰度图为1，RGB彩色图为3。

模型参数主要由卷积层的参数和全连接层的参数构成。相关计算规则如下：

卷积层输出尺寸计算：


卷积层参数计算：


拿第一层卷积为例：


Forward Computation（前向计算量），指的是模型在进行一次前向传播（inference）时所执行的总计算操作量，有MACs（Multiply–Accumulate Operations）和FLOPs（Floating Point Operations）两种衡量标准，这两者常常被人们混淆。实际上，1 MACs包含一个乘法操作与一个加法操作，大约包含2 FLOPs。通常MACs与FLOPs存在一个2倍的关系。这里用MACs表示向前计算量。


这里计算了biases，所以卷积核参数和计算量都有+1操作。如果不计算biases，则不做+1操作。

3、AlexNet结构

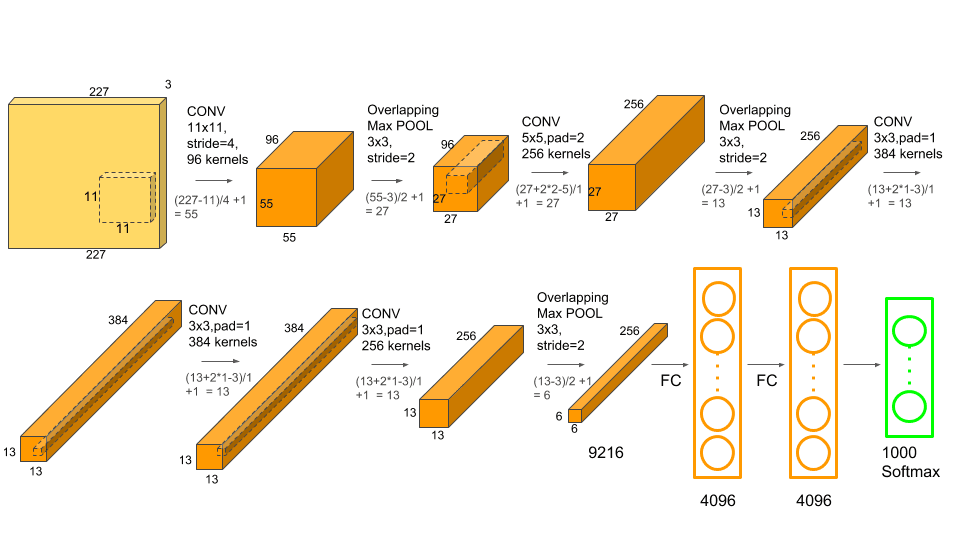

AlexNet的结构如下图所示：

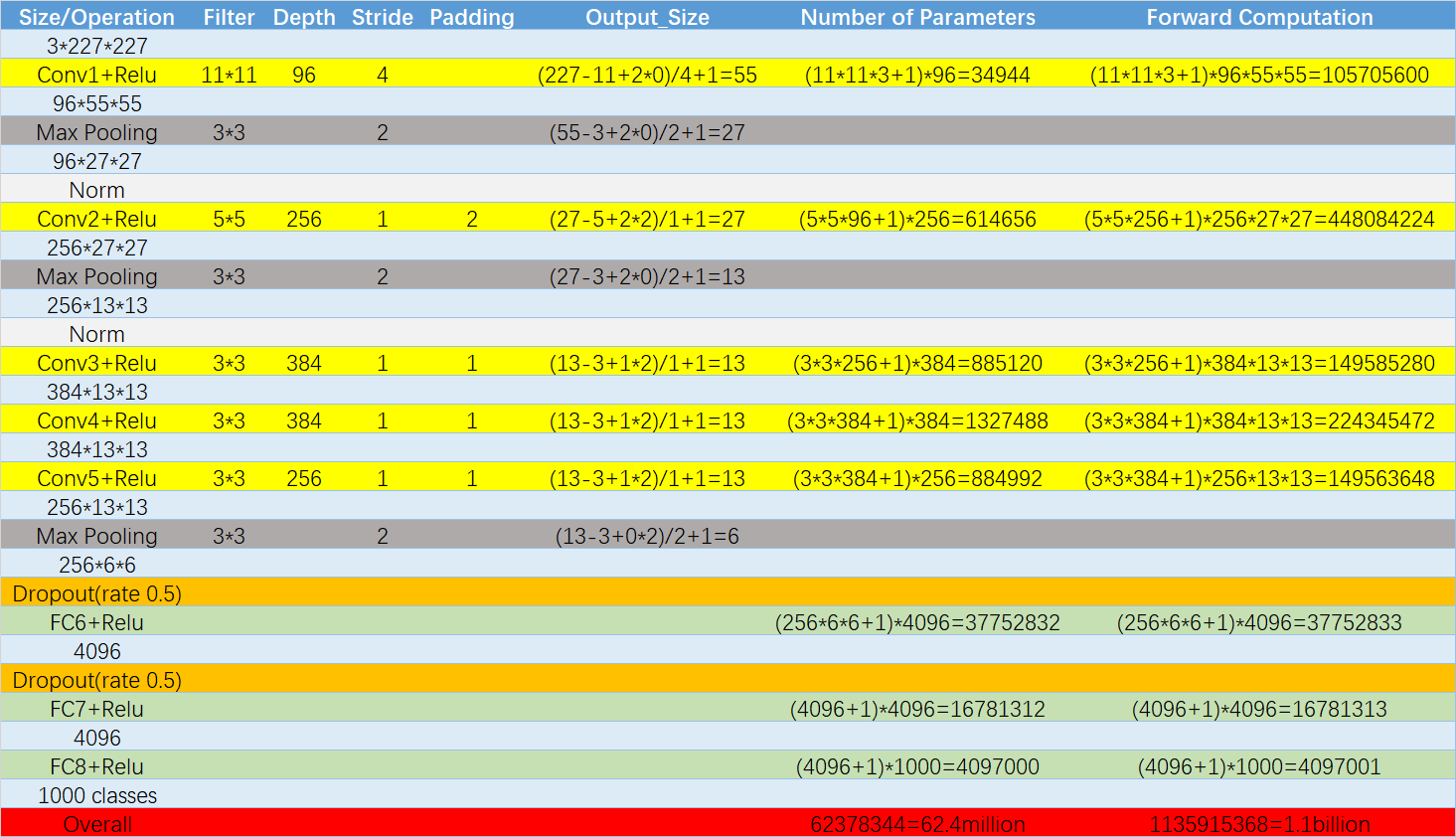

其主要参数计算为：


其中参数总和为各层相加，向前计算量亦如此。

反向传播（Backward Computation）与正向传播的参数量一样，但是计算量却是其的2-3倍。

References

[1] Krizhevsky A, Sutskever I, Hinton G E. Imagenet classification with deep convolutional neural networks[J]. Advances in neural information processing systems, 2012, 25.
