本文将按网络5层结构，分析网络数据包的结构，及其字段的含义，以便于后续人工处理PCAP数据包。

1、包基本层级结构

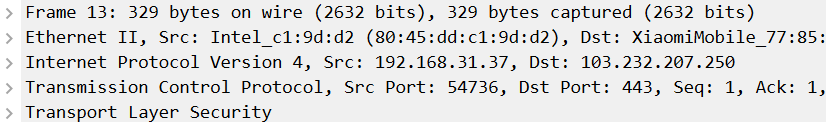

Wireshark、Tcpdump等一系列数据链路层的抓包工具，抓取的PCAP包，均是以数据链路层字段开始的，然后是网络层，运输层，应用层。PCAP数据格式是由libpcap定义的，后续的抓包工具也都是基于此开发的。一个完整的应用层包，在Wireshark中的展示图如下：


Wireshark将抓到的包分为了4部分，即MAC帧头部、IP包头部、TCP报文头部和应用层数据。分别对应数据链路层、网络层、运输层、应用层。

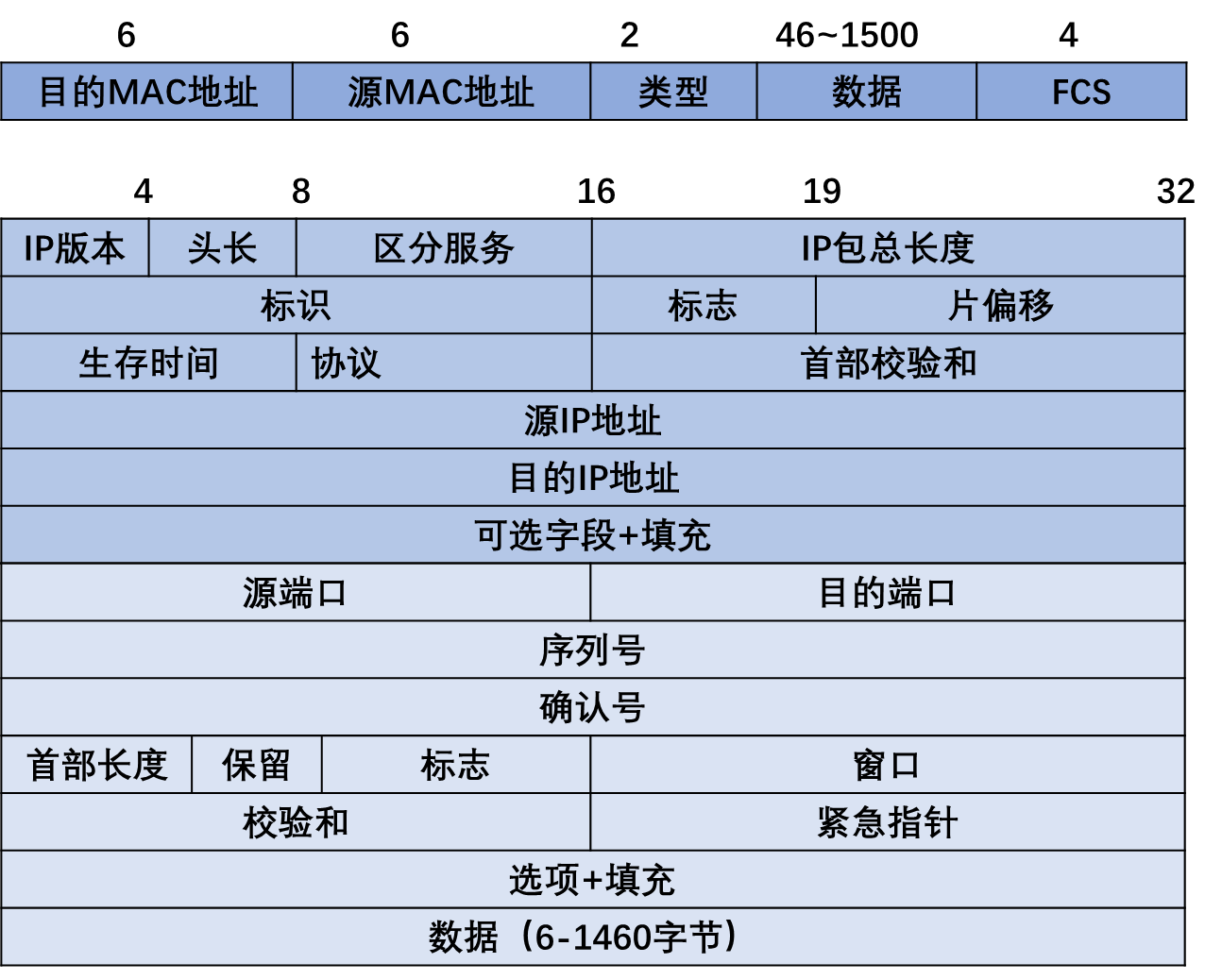

TCP/IP完整数据包总览图如下：

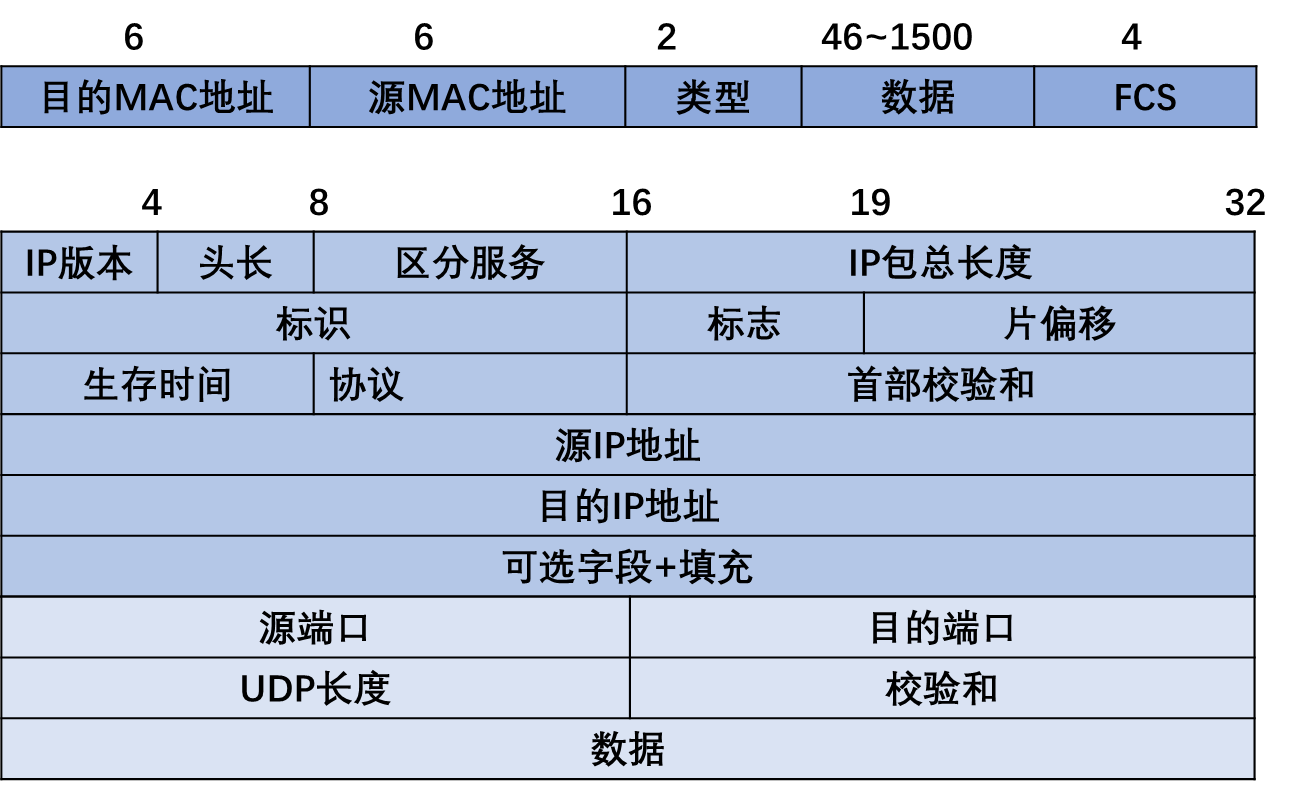

UDP完整数据包格式如下：


下面将展开分析每一层的数据段。

2、数据链路层（MAC帧）


  1. 目的MAC地址：6字节。
  2. 源MAC地址：6字节。
  3. 类型：2字节，指出数据域中携带的数据应交给哪些协议实体处理，最常见的为IPv4(0x0800)，IPv6(0x86DD)，ARP(0x0806)。
  4. 数据：有效数据载荷，一般为46-1500，由MTU决定，以太网标准（IEEE 802.3）规定MTU为1500，也可以自定义。
  5. 校验码：4字节，校验数据段，采用32位CRC冗余校验方式进行校验，它把数据当作一个长二进制数用一个固定的“生成多项式”（如CRC-32的多项式）进行模2除法，余数就是CRC校验值，附加到帧末尾。由网卡在物理层处理，Wireshark抓不到。

3、网络层（IP包）


  1. 版本：4位，IP协议版本，有4和6两个版本。
  2. 首部长度：4位，表示IP包头长度，以4字节为单位，一般为5*4=20字节。
  3. 区分服务：8位，用于指示IP数据包的优先级和处理方式，实现网络中的服务质量（QoS）管理。公共互联网通常对所有流量一视同仁一般不咋使用。
  4. 总长度：16位，指首部和数据之和的长度，以1字节为单位。
  5. 标识：16位，它是一个计数器，每产生一个数据报就加1。用于标识同一个IP数据报的所有分片，以便接收方能将它们正确重组还原。

假设原始 IP 包大小为 4000 字节，超过 MTU 限制（1500），因此被分为：

分片1：Identification=0x1234，Offset=0，More Fragments=1
分片2：Identification=0x1234，Offset=1480，More Fragments=1
分片3：Identification=0x1234，Offset=2960，More Fragments=0

接收端看到 Identification 相同，就知道这是同一个包的不同分片，可以按顺序重组。

  1. 标志：3位，第一位未使用，其值为 0。第二位为DF，表示是否允许分片。取值为0时，表示允许分片。第三位称为MF，表示是否还有分片正在传输，设置为0时，表示没有更多分片需要发送，或数据报没有分片。
  2. 片偏移：13位，它指出较长的分组在分片后，某片在原分组中的相对位置，以8个字节为单位。所以，除了最后一个分片，其他分片的偏移值都是8字节的整数倍。
  3. 生存时间（TTL）：8位，表示数据报在网络中通过的路由器数的最大值，可用于traceroute探测路由路径，以及系统识别。
  4. 协议：8位，指出使用何种协议，其中6表示TCP，17表示UDP，1表示ICMP。
  5. 首部校验和：16位，只校验分组的首部，而不校验数据部分。发送端将IP首部每16位相加，最后取反生成校验值，接收端也做相同操作，加上收到的校验和，如果结果是全1（0xFFFF），说明无差错；否则丢弃该包。
  6. 可选字段：长度不固定，IP可选字段用于携带额外控制信息，但因影响性能和普遍不被支持，现代网络中很少使用。
  7. 填充：长度不固定，由于IP首部长度必须是4字节的整数倍，当可选字段长度不是4字节的整数倍时，需要在后面加填充字节，使整个IP首部长度满足4字节对齐。

固定部分20个字节，可变部分（可选字段+填充）40字节，首部最长60字节。

4、运输层

运输层包含TCP和UDP两大主要协议，也有别的，但是以这两者为主。

4.1 TCP报文


  1. 源端口号：16位。
  2. 目的端口号：16位。
  3. 序列号（Seq）：32位，用来标识从TCP发送端向接入端发送的数据字节流进行编号，对字节进行计数，以1字节为单位。每个TCP连接初始化时，发送方会随机选择一个初始序号。
  4. 确认号（ACK）：32位，确认号包含发送确认的一端所期望收到的下一个序列号。确认号只有在ACK标志为1时才有效。
  5. 数据偏移：4位，也称为首部长度，用于定位数据部分的起始位置，以4字节为单位。
  6. 保留位：6位，必须是0，为将来定义新用途保留。

  7. 标志：6位，在TCP报文中不管是握手还是挥手还是传数据等，都很重要。

    URG：紧急标志位，表示当前数据中有紧急数据，需要优先处理，由紧急指针指出；
    ACK：确认标志位，表示确认号字段有效，用于确认收到的数据；
    PSH：推标志位，要求接收方立即将数据交给应用层，不必缓存等待更多数据；
    RST：复位标志，强制中断异常连接，或拒绝非法请求；
    SYN：同步标志，用于建立连接，发起三次握手的第一步；
    FIN：结束标志，表示数据发送完毕，请求断开连接。

  8. 窗口大小：16位，表示接收方还能接收多少字节的数据，用于实现流量控制。
  9. 检验和：16位，不同于IP校验和，TCP校验和对TCP头、数据全部进行16位加和并取反，但二者算法相同，均为16位一组求和后取反的“反码求和算法”。
  10. 紧急指针：16位，指向数据中优先部分的最后一个字节，通知接收方紧急数据的长度，该字段在URG标志置位时有效。
  11. 选项+填充：0-40字节，以4字节为单位。选项字段用来扩展TCP功能，填充字段用来保证TCP头部长度对齐。

4.2 UDP报文


  1. 源端口：2字节。
  2. 目的端口：2字节。
  3. UDP数据报长度：2字节，包含了UDP头部和数据部分。
  4. 校验和：2字节，与TCP，IP一样，使用16位反码加和校验，包含UDP头部和数据部分，由发送端计算和存储，由接收端校验。

5、应用层

应用层协议很多，这里拿一些知名的列举。

5.1 TLS ClientHello包


ClientHello数据包分为两部分，前部分为TLS Record Layer头部，后面则是TLS Record Layer数据。

5.2 DNS包
